БК-24-RS485-01. Блок коммутации. Болид в Самаре

Описание БК-24-RS485-01. Блок коммутации. Болид

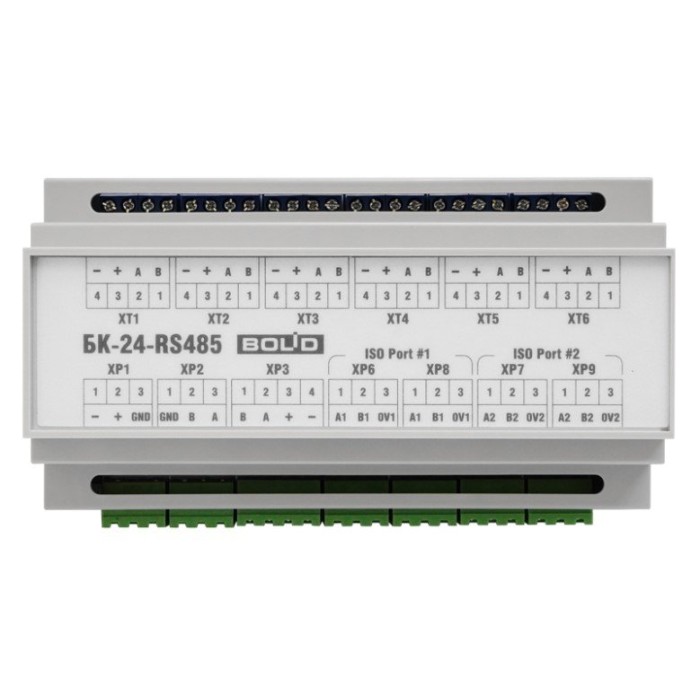

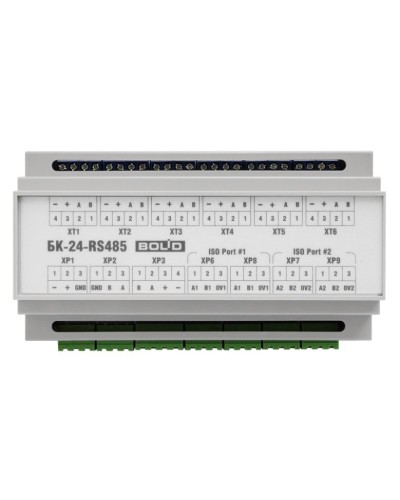

Блок коммутации для установки в монтажный шкаф для работы с ППКУП "Сириус" и пультом контроля и управления С2000М; две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства, одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства, 7 выходов для подключения к приборам внутреннего интерфейса RS-485; U-пит.20...28 В, 7 выходных каналов с индивидуальной защитой по току, I-вых.0.4 А (на один канал); IP30, t-раб.-30...+50°C, 156х86х58 мм

Назначение изделия

Блок коммутации БК-24-RS485-01 предназначен для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

БК рассчитан на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- БК осуществляет распределение питания 24 В на установленные в монтажных устройствах приборы.

Входное напряжение питания, В: 20…29	Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства: 10 м
Количество выходов питания: 7	Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485: 2
Максимальный ток по одному выходу, А: 0.4	Длина линий изолированных интерфейсов RS-485, м: 3 000
Собственный ток потребления мА, не более: 150	Степень защиты: Определяется степенью защиты монтажного устройства
Количество выходов для подключения внутреннего интерфейса RS-485 для приборов: 7	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 156х86х58
