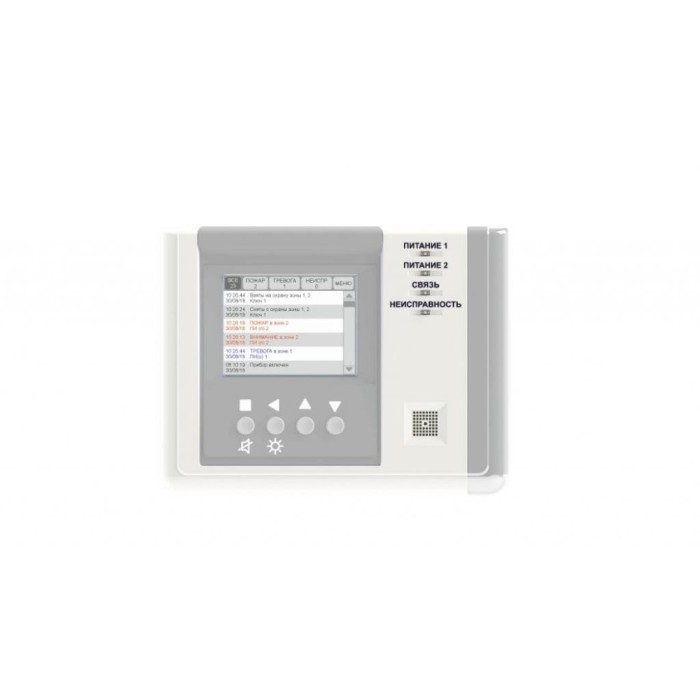

Описание ВС-УРС ВЕКТОР. Устройство регистрации событий. Версет

Устройство регистрации на 1024 события для работы с прибором ВС-ПК ВЕКТОР-116; ЖК-дисплей; RS-485 (до 1000 м); U-пит.10…15 В, I-потр.300 мА, диагностический выход "НЕИСПРАВНОСТЬ"; IP40, t-раб.-20…+50С, 190х146х42 мм.

Назначение изделия

Предназначено для совместной работы с прибором приёмно-контрольным и управления охранно-пожарным адресным радиоканальным (ППКУОП) ВС-ПК ВЕКТОР-116, и предназначено для отображения на графическом дисплее информации о событиях на объекте в виде символов, пиктограмм и текста.
ВС-УРС ВЕКТОР обеспечивает отображение информации о 1024 событиях, зафиксированных прибором и хранящихся в его журнале событий.

Особенности

- совместная работа с прибором ВС-ПК ВЕКТОР-116 возможна только в автономном режиме работы прибора, то есть если прибор не включен в пультовую систему – систему передачи извещений ВЕТТА-2020;
- устройство подключается к прибору через проводную магистраль по протоколу RS-485;
- ВС-УРС ВЕКТОР в режиме «On Line» принимает от прибора, накапливает и отображает на экране информацию о событиях. Устройство регистрации может показывать как все события, так и по отдельности события с типами «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ»;
- на экране одновременно отображается информация о шести событиях. Настройки изделия позволяют отображать список событий начиная или с последнего, или с самого старого из событий, хранящихся в журнале. Сдвиг списка для вывода необходимых событий осуществляется или с помощью сенсорного экрана, или аппаратных кнопок на лицевой панели изделия.

Интерфейс подключения к прибору: RS-485	Ток потребления, мА:
Буфер событий: 1024	- не более: 300
Напряжение питания, B:	Степень защиты: IP40
- от внешнего источника питания: 10…15	Диапазон рабочих температур, °С: -20…+50
Габаритные размеры. мм: 190х146х42
